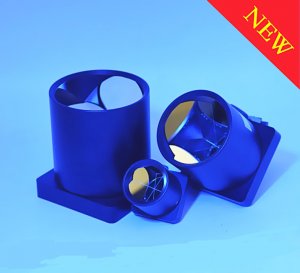

GCL-0305空心角錐鏡系列

  空心角錐鏡,又叫中空回射器(Hollow Retroreflectors),它和普通角錐稜鏡一樣,都可將入射的光束轉折180∘後返回。但由於空心角錐鏡中光束在所有表面都是外反射,因此避免了在普通角錐鏡中光束從空氣入射到玻璃中所帶來的波長分散,光程變化的影響,因而其具有特別優勢,被現在的很多光學用戶所青睞。

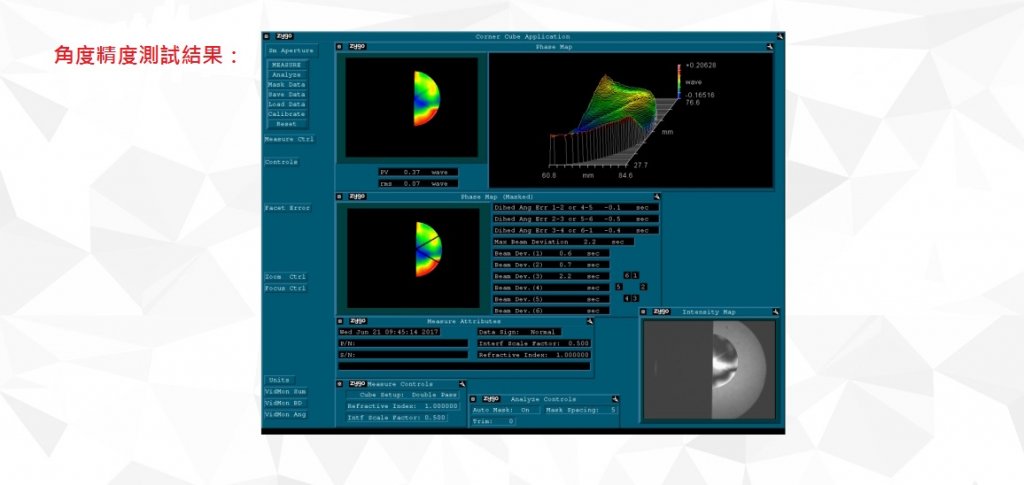

  我們的空心角錐鏡系列將3個反射鏡精密地90度組合在一起,組合後的整體具有非常卓越的角度精準(<5”甚至<1”),能夠保證光路精確反轉180∘,且具有較高的波前畸變(λ/3),不會對入射光束帶來其他影響。

  透過採用彈性安裝的方式,既保證了穩定性,又降低了應力的影響。用戶可配套選用空心角錐鏡的簡易轉接件GCM-0706系列,以及GCM-03系列輕鬆將該角錐鏡放置在光路中,或者利用角錐鏡背板上M4螺絲孔進行自定義連接,均比較方便。

  • 入射光將會180∘反射回去,角度精確(<5”甚至<1”)
  • 波前畸變(λ/3)
  • 採用空心結構,無應力安裝
  • 不會引起材料吸收或色差
  • 尤其適用於延遲線等多種光路的自定義裝調

GCL-0305空心角錐鏡系列

型號

有效口徑

角度精度

鍍膜

波前畸變

外形尺寸

表面質量

參考價格(未稅)

GCL-030512

Ø25.4

5”

Ag

λ/3

37x37x39.5

80/50

NT19998

GCL-030513

Ø50.8

5”

Ag

λ/3

62x62x68.5

80/50

NT31383

GCL-030514

Ø63.5

5”

Ag

λ/3

75x75x84.5

80/50

NT37455
