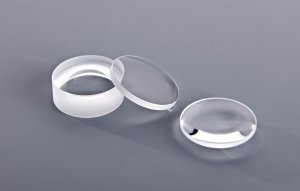

根據兩個表面的相對曲率，彎月透鏡是正透鏡也可以是負透鏡。負彎月透鏡的中心比周圍薄，而正彎月透鏡的中心比周圍厚。
圖中曲率半徑R從左到右:R1, R2
GCL-0105系列K9彎月透鏡 (400-700nm)
型號 | Ø | R1 | R2 | f’ | fb | Tc | Te | 重量(g) | 參考價格(未稅) |
GCL-010501 | 25.4 | 24.715 | 509.036 | 50.0 | 44.6 | 5.0 | 1.3 | 4 | 來電洽詢 |
GCL-010502 | 25.4 | 31.2 | 75.3 | 100.0 | 94.9 | 4.0 | 2.4 | 4 | 來電洽詢 |
GCL-010503 | 25.4 | 58.335 | 229.905 | 150.0 | 144.8 | 4.0 | 2.9 | 4 | 來電洽詢 |
GCL-010504 | 25.4 | 28.71 | 38.1 | 200.0 | 195.1 | 3.5 | 2.7 | 4 | 來電洽詢 |
GCL-010505 | 25.4 | -16.2 | -47.9 | -50.0 | -53.3 | 5.0 | 9.4 | 9 | NT745 |
GCL-010506 | 25.4 | – | – | -100.0 | -104.1 | 3.0 | 4.7 | 5 | 來電洽詢 |
GCL-010507 | 25.4 | – | – | -150.0 | -153.9 | 3.0 | 4.1 | 5 | NT745 |
GCL-010508 | 25.4 | -37.2 | -59.7 | -200.0 | -203.6 | 3.0 | 3.8 | 5 | 來電洽詢 |
f:物方焦距
f’:像方焦距
f b:後截距
Ø:直徑
Tc:中心厚
Te:邊緣厚
F,F’:焦點
H,H’:主點
- 材料：K9精退火
- 焦距(f’)：±2%@587.6nm
- 直徑公差(Ø)：+0.0/-0.20
- 中心厚度(Tc)：±0.1
- 中心偏差：3’
- 光圈：1~5
- 局部光圈：0.2~0.5
- 光潔度：IV級
- 鍍膜：MgF2增透膜
- 透光孔徑：>90%Ø
