GCT-031各種配件

  此系列光學配件,不能單獨用在同軸系統裡,需要與GCT-080315鏡架或者GCT-0301固定架配合使用,而實現各種功用。

型號

參考價格(未稅)

GCT-031001

NT846

GCT-031002

NT846

GCT-031003

NT846

GCT-031004

NT846

GCT-031005

NT846

GCT-031006

NT922

GCT-031007

NT922

GCT-031009

NT846

GCT-031010

NT846

GCT-031011

NT871

GCT-031013

NT846

GCT-031014

NT846

GCT-031015

NT846

GCT-031016

NT846

GCT-031019

NT846

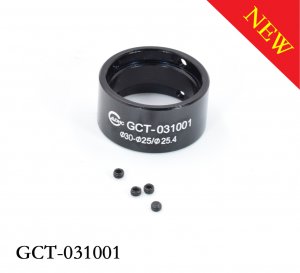

GCT-031001 鏡片固定環

  可以裝卡直徑25.4mm的鏡片和直徑25mm的鏡片,透過止付螺絲壓緊鏡片。透光孔徑Ø23mm,外徑尺寸Ø30mm,可搭配GCT-0201系列多功能固定座及GCT-080315二維鏡架或GCT-030130固定架使用。

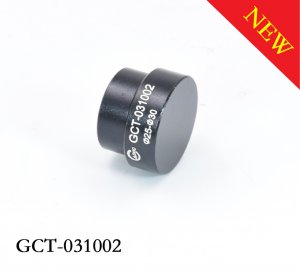

GCT-031002光路遮擋塊

  實心不透光,在光路中遮擋光線使用,兩個安裝尺寸,一端外徑Ø25mm,另一端外徑Ø30mm,可搭配GCT-0201系列多功能固定座及GCT-030125固定架或GCT-030130固定架使用。

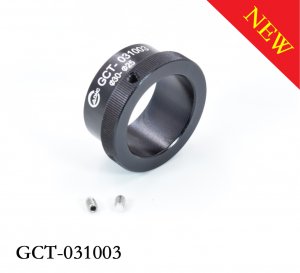

GCT-031003 30/25轉接環

   內徑25mm的光孔,可以裝卡直徑25mm的圓柱型元件,透過止付螺絲壓緊元件。兩個安裝尺寸,外徑Ø30mm,可搭配GCT-0201系列多功能固定座及GCT-030130固定架或GCT-080315二維鏡架使用。

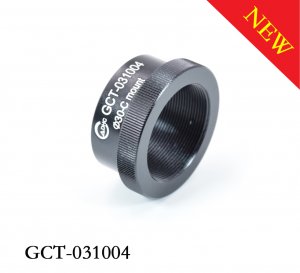

GCT-031004 C接口轉接環



    內螺紋為標準C接口1”-1/32”,可以擰外螺紋標準C接口的元器件。外徑Ø30mm,可搭配GCT-0201系列多功能固定座及GCT-30130固定架或GCT-080315二維鏡架使用。

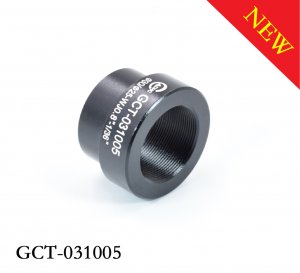

GCT-031005 物鏡轉接環



  內螺紋為標準物鏡螺紋WJ4/5”-1/36”,可以把物鏡螺紋直接擰入。兩個安裝尺寸,一端外徑Ø30mm,另一端外徑Ø25mm,可搭配GCT-0201系列多功能固定座及GCT-030125GCT-030130固定架或GCT-080315二維鏡架使用。

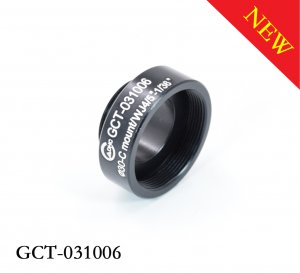

GCT-031006 物鏡/C接口轉接環



  內螺紋為標準C接口1”-1/32”,一端外螺紋為標準物鏡螺紋WJ4/5”-1/36”,可以實現物鏡和C接口的螺紋轉換,透光孔徑為Ø16mm。安裝尺寸為外徑Ø30mm,可搭配GCT-0201系列多功能固定座及GCT-030130固定架或GCT-080315二維鏡架使用。

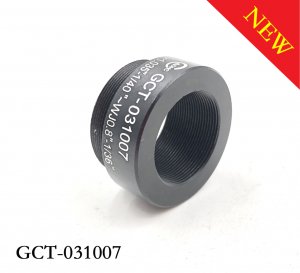

GCT-031007 物鏡轉接環

  內螺紋為標準物鏡螺紋WJ4/5”-1/36”,可以把物鏡螺紋直接擰入。兩個安裝尺寸,一端外徑Ø30mm,可搭配GCT-0201系列多功能固定座及GCT-030130固定架、GCT-080315二維鏡架使用,另一端外螺紋1.035-40,可擰在任何如GCT-080404鏡架、GCT-080304鏡架等帶1.035-40螺紋的壓圈式同軸鏡架或者傳統鏡架裡使用。

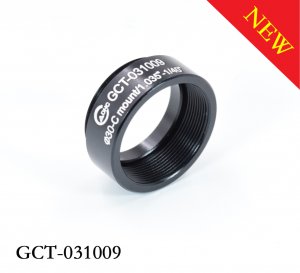

GCT-031009 1.035-40外轉接環

  內螺紋為標準C接口螺紋1”-1/32”,可以把C接口螺紋直接擰入,另一端外螺紋ccc,能與任何內螺紋為1.035-40的鏡架或者轉接件連接,如GCT-080404鏡架、GCT-080304鏡架等。外徑Ø30mm,可搭配GCT-0201系列多功能固定座及GCT-030130固定架或GCT-080315二維鏡架使用。

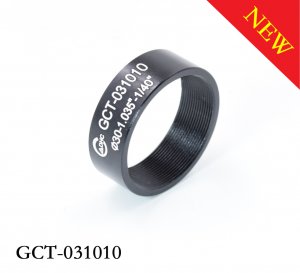

GCT-031010 1.035-40內轉接環v

  內螺紋為1.035-40螺紋,能與任何外螺紋為1.035-40的轉接件為A的轉接件連外徑Ø30mm,可搭配GCT—0201系列多功能固定座及GCT-030130固定架或GCT-080315二維鏡架使用。

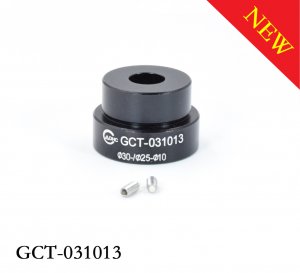

GCT-031013 光孔轉接環

  內徑Ø10mm的光孔,可以裝卡直徑10mm的圓柱型元件,透過止付螺絲壓緊。兩個安裝尺寸,一端外徑Ø25mm,另一端外徑Ø30mm,可搭配GCT-0201系列多功能固定座及GCT-030125、GCT-030130固定架或GCT-080315二維鏡架使用。

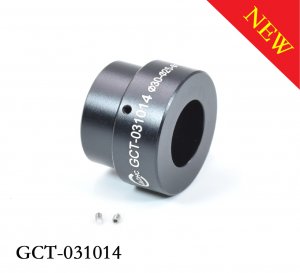

GCT-031014 光孔轉接環

  內徑Ø16mm的光孔,可以裝卡直徑16mm的圓柱型元件,透過止付螺絲壓緊。兩個安裝尺寸,一端外徑Ø25mm,另一端外徑Ø30mm,可搭配GCT-0201系列多功能固定座及GCT-030125、GCT-030130固定架或GCT-080315二維鏡架使用。

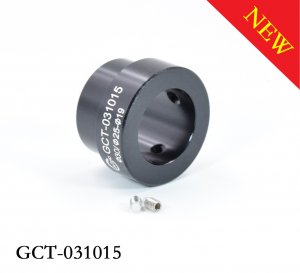

GCT-031015 光孔轉接環

  內徑Ø19mm的光孔,可以裝卡直徑19mm的圓柱型元件,透過止付螺絲壓緊。兩個安裝尺寸,一端外徑Ø25mm,另一端外徑Ø30mm,可搭配GCT-0201系列多功能固定座及GCT-030125、GCT-030130固定架或GCT-080315二維鏡架使用。

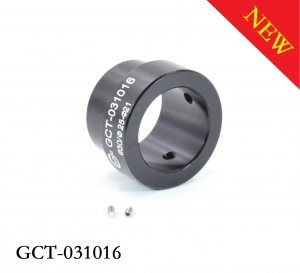

GCT-031016 光孔轉接環

  內徑Ø21mm的光孔,可以裝卡直徑21mm的圓柱型元件,透過止付螺絲壓緊。兩個安裝尺寸,一端外徑Ø25mm,另一端外徑Ø30mm,可搭配GCT-0201系列多功能固定座及GCT-030125、GCT-030130固定架或GCT-080315二維鏡架使用。

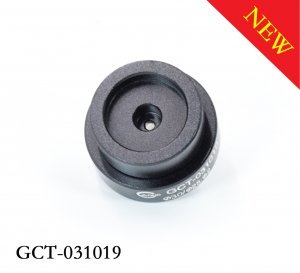

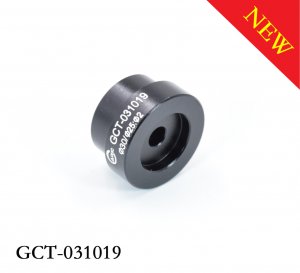

GCT-031019 小孔固定環



  中心小孔直徑2mm兩個安裝尺寸,一端外徑Ø25mm,另一端外徑Ø30mm,可搭配GCT-0201系列多功能固定座及GCT-030125GCT-030130固定架或GCT-080315二維鏡架使用。

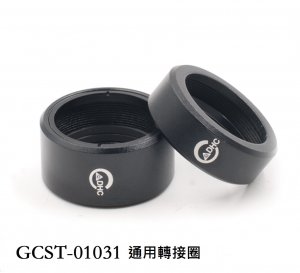

GCST-010311 & 010312通用轉接圈



該兩種型號的通用轉接圈,外直徑均為30mm,內部為帶有底台的SM1螺紋,內部配有尼龍墊圈與金屬鎖圈,適合將外徑1英吋的元件安裝轉換為公制外徑30mm,適合與公制的調整架安裝使用,尤其適合用於同軸籠式系統調整架中。日常帶框使用,也是對光學元件的保護。

型號

外徑

內螺紋

厚度

參考價格(未稅)

GCST-010311

Ø30mm

SM1

10mm

NT871

GCST-010312

Ø30mm

SM1

15mm

NT871
