GCM-10系列可調柱面鏡支架

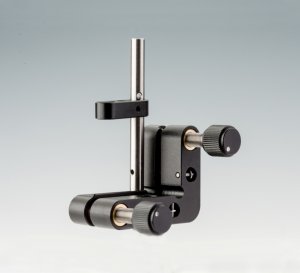

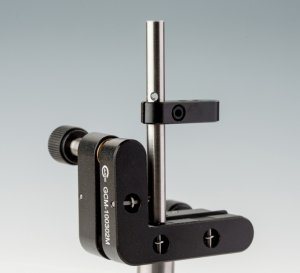

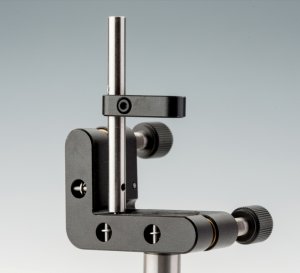

  GCM-100201/02/03M柱面鏡支架系列可裝夾不同尺寸的柱面鏡。他可以使柱面鏡繞X或Z軸進行雙方向的角度精密調節,單軸調整量±4∘。螺孔M4可以將該部件固定於高度調節架或其他支架上。GCM-100302M夾持高度5~50.8mm的柱面鏡,單軸調節量±4∘,二維調節,固定座底部含M6螺紋孔及Ø4沉孔各一。

型號

AxA

B

Hc

調節範圍

重量(g)

螺距

最小夾持厚度

參考價格(未稅)

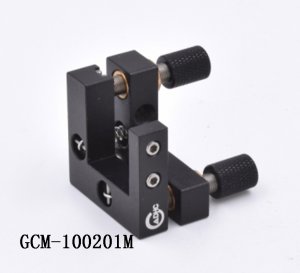

GCM-100201M

見圖

見圖

16.5

20

NT1251

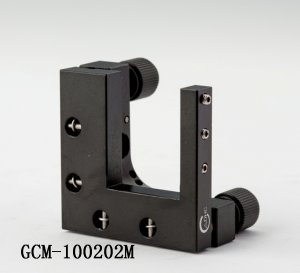

GCM-100202M

50×50

25.4

30

85

NT1428

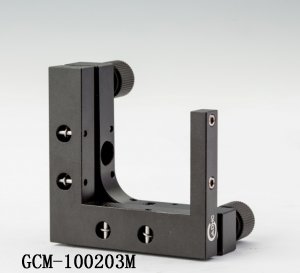

GCM-100203M

60×60

40

34

100

NT1478

GCM-100302M

見圖

見圖

見圖

5-50.8

M6x0.35

2mm

NT2516
