在兩玻璃基片之間鍍一系列不同介質材料的膜層而形成干涉濾光片。多種波長混合光穿越濾光片時，由於折射率不同而產生干涉效應，導致特定波長光有非常高的透過率而其他波長光被反射和吸收。透過光波段可以被控制在很窄的範圍內(3nm~10nm)。干涉濾光片對角度非常敏感，入射光應垂直入射或近似垂直入射。如果訂做元件入射角超過20∘，則必須註明偏振態(s,p或平均值)。
下列各表中所列產品為常用雷射波長濾光片均有庫存。其他波長、尺寸的濾光片可根據客戶的需要訂做。所有濾光片的有效期長且可以反覆使用。

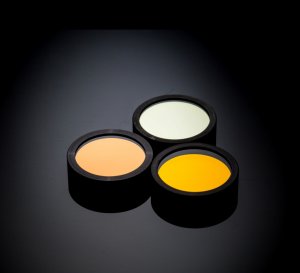

為了隔潮和便於安裝，每個濾光片都封裝於金屬框內。通常情況下，濾光片高反射面面對光源，以減少玻璃的膠對熱量的吸收。
- 中心波長偏差(CWL):±2nm
- 半帶寬(FWHM):10nm±2nm

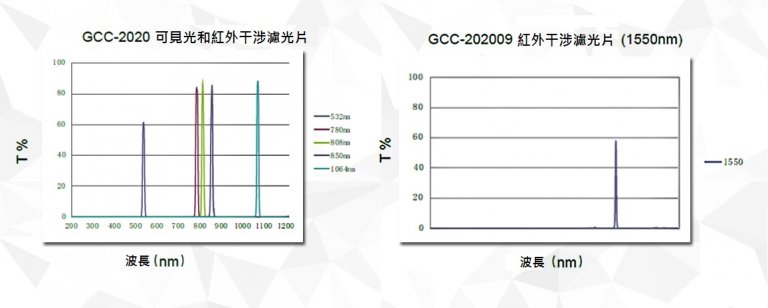

- 峰值透過率:410 to 515nm ≧50%；520 to 1550nm ≧55%
- 截止區截止深度:<0.01%(X射線至遠紅外)
- 溫度範圍:-50 to +80℃
- 中心波長飄移:<0.02nm/℃(與溫度變化呈線性關係)

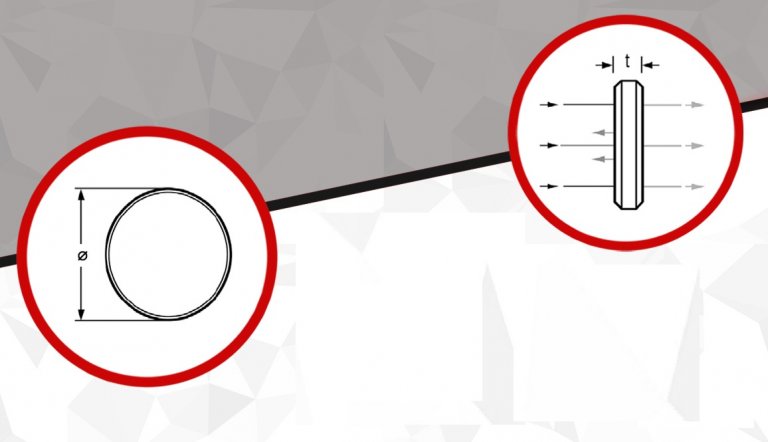

- 外框直徑:25.4+0.0/-0.15
- 厚度:6max
- 透光孔徑:>80%外框直徑
- 損傷閾值:>1J/Cm2(脈衝10HZ 10ns 1064nm)
型號 | 中心波長(nm) | 峰值透過率 | 參考價格(未稅) |
GCC-202001 | 441.6 | 50% | NT2440 |
GCC-202002 | 488 | 50% | NT2440 |
GCC-202003 | 532 | 55% | NT2440 |
GCC-202004 | 632.8 | 55% | NT2440 |
GCC-202005 | 670 | 55% | NT2440 |
GCC-202006 | 830 | 55% | NT3072 |
GCC-202007 | 980 | 55% | NT3072 |
GCC-202008 | 1064 | 55% | NT3072 |
GCC-202009 | 1550 | 55% | 來電洽詢 |
GCC-202010 | 514.5 | 55% | NT2440 |
GCC-202011 | 650 | 55% | NT2440 |
GCC-202012 | 780 | 55% | NT3072 |
GCC-202013 | 808 | 55% | NT3072 |
GCC-202014 | 850 | 55% | NT3072 |
