高分辨率USB線陣CCD
• CCD芯片：東芝TCD1254GFG，像素大小為5.25um×64um，供2500個像素，波長響應範圍為300nm～1100nm。
• AD採樣速率：187.5kHz。
• AD採樣深度：16Bit。
• USB 2.0接口，所用USB接口芯片為FT245，最高通訊速率為1MByte。
• CCD驅動及數據採樣控制電路由Cyclone fpga完成。
• CCD的積分曝光時間100級可調，範圍為10us-1ms。
• 觸發模式為內觸發或外觸發軟件編程可選。
• 內觸發時所設置的CCD輸出幀率為70幀/秒。
• 外觸發的觸發頻率可以根據需要設置為1Hz～20Hz之間的任意頻率。
• CCD的圖像數據一方面可以通過USB輸入到計算機中，另一方面也可以通過同步模擬輸出端口由示波器顯示或者通過其它採集卡進行採集。
• 同步觸發輸出端口可以將內觸發時的內部時鐘信號或者外觸發的信號同步輸出，可用此信號來觸發示波器，該信號與CCD圖像的模擬信號同步。
• 驅動電路板和CCD傳感器分開安裝，兩者之間通過電纜線連接，線長5cm~1m可選。
• 驅動板的尺寸為62mm（長）X50mm（寬）X25mm（高）；CCD板的尺寸為20mm（長）X17mm（寬）X5mm（高）。

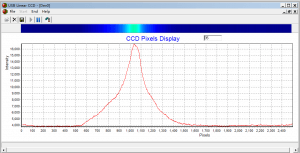

• 測試軟件由Borland C++ Builder編寫，其源代碼會隨CCD電路板一起發送給客戶
•除提供BCB的源碼例程外，隨機附帶的還有Visual C++的源碼例程。用戶可以在此基礎上修改製作出自己專用的軟件。若用戶需要用其它軟件如VB、Delphi或者Labview進行編寫，則可以登錄FT245供應商的官方網站（http://www.ftdichip.com/Support/SoftwareExamples/CodeExamples.htm）下載相應例程，客戶可以在相應的例程中嵌入CCD數據採集、CCD積分時間和內外觸發的命令即可以對CCD在自己編寫的軟件基礎上進行控制了。
• 此CCD所帶有的外觸發功能可以用來捕捉較低脈衝重複頻率的激光脈衝。
