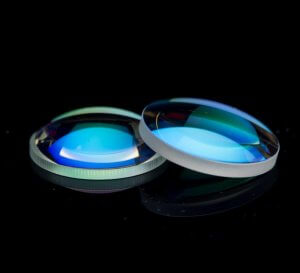

平凸鏡片通常用來聚焦平行光。平凸透鏡的前後表面不對稱，因此可以有效地減少球差，特別是在物像距離不相等的應用場合中。最佳應用是將物體放在無窮遠處(即視為平行光入射)，在焦平面成像。此時，物象共軛比(即物距/像距)為無窮大。透鏡的凸面應該朝向物方方向放置。大恆光電現貨供應各種規格的K9平凸透鏡。
此系列為：近紅外透膜可以在800-1100nm波段獲得低至0.5%的反射率，且具有>7.5J/cm2(10ns 10Hz 532nm 或者 1064nm) 的損傷閾值。
GCL-L0101B K9平凸透鏡(近紅外增透膜) (800-1100nm)
型號 | Ø | R | f’ | fb | Tc | Te | 重量(g) | 參考價格(未稅) |
GCL-010135B | 20 | 15.544 | 30 | 26.2 | 5.7 | 2 | 4 | 來電洽詢 |
GCL-010136B | 20 | 25.843 | 50 | 47.4 | 4 | 2 | 3 | 來電洽詢 |
GCL-010137B | 20 | 25.843 | 50 | 47.4 | 4 | 2 | 3 | NT846 |
GCL-010138B | 20 | 31.009 | 60 | 57.6 | 3.7 | 2 | 3 | NT846 |
f:物方焦距
f’:像方焦距
f b:後截距
Ø:直徑
Tc:中心厚
Te:邊緣厚
F,F’:焦點
H,H’:主點
- 焦距(f’)：±2%@587.6nm
- 直徑公差(Ø)：+0.0/-0.20
- 中心厚度(Tc)：±0.1
- 中心偏差：3’
- 光圈：1~5
- 局部光圈：0.2~0.5
- 光潔度：IV級
- 透光孔徑：>90% Ø
