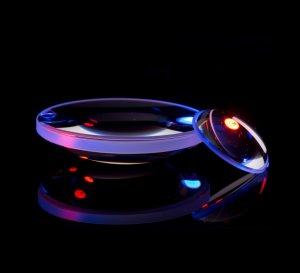

平凸鏡片通常用來聚焦平行光。平凸透鏡的前後表面不對稱，因此可以有效地減少球差，特別是在物像距離不相等的應用場合中。最佳應用是將物體放在無窮遠處(即視為平行光入射)，在焦平面成像。此時，物象共軛比(即物距/像距)為無窮大。透鏡的凸面應該朝向物方方向放置。大恆光電現貨供應各種規格的K9平凸透鏡。
此系列為：普通單層MgF2鍍膜，無損傷閾值要求，可以在400-700範圍獲得低至2.5%的反射率。
GCT-L0101 K9平凸透鏡(MgF2增透膜) (400-700nm)
型號 | Ø | R | f’ | fb | Tc | Te | 重量(g) | 參考價格(未稅) |
GCL-010127 | 100.0 | 258.399 | 500.0 | 493.5 | 9.9 | 5.0 | 79 | NT2162 |
GCL-010128 | 100.0 | 413.437 | 800.0 | 794.7 | 8.0 | 5.0 | 129 | NT2162 |
GCL-010129 | 100.0 | 516.797 | 1000.0 | 995.1 | 7.4 | 5.0 | 124 | NT2162 |

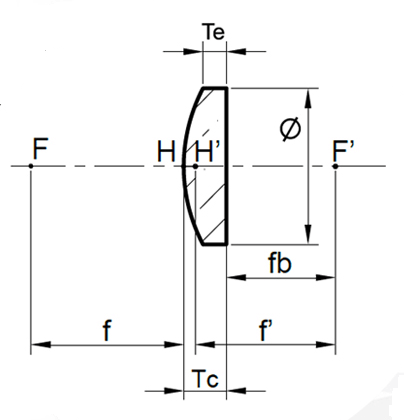

f:物方焦距
f’:像方焦距
f b:後截距
Ø:直徑
Tc:中心厚
Te:邊緣厚
F,F’:焦點
H,H’:主點
- 焦距(f’)：±2%@587.6nm
- 直徑公差(Ø)：+0.0/-0.20
- 中心厚度(Tc)：±0.1
- 中心偏差：3’
- 光圈：1~5
- 局部光圈：0.2~0.5
- 光潔度：IV級
- 透光孔徑：>90% Ø
