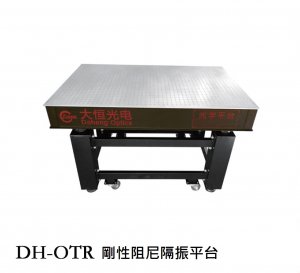

DH-OTR/OTRW系列剛性隔振平台

  大恆生產的DH-OTR剛性阻尼隔振平台,採用剛性支撐方式。台面大小有多種選擇,厚度150/200/250mm。上表面採用優質高導磁不銹鋼,常規厚度6mm,經過精密磨削,保證很好的平面度。表面佈有25mm孔距的M6螺絲孔,安裝孔距平台邊緣為37.5mm,方便各種儀器的使用與搭建。台面內核為井字蜂窩焊接結構。

  支撐採用整體框架式,四支撐柱握六支撐柱,整體結構保證了平台的剛度。支撐柱的上、下部分採用高隔振性能的阻尼橡膠材料,提供很好的隔振效果。整體框架下方均帶有承重腳輪,方便平台的移動。剛性阻尼隔振平台適用於絕大多數的平台應用環境。



技術指標:

  • 主要材料:高導磁不銹鋼
  • 台面厚度:150/200/250mm
  • 內核結構:井字蜂窩焊接
  • 工作台板厚度:6mm
  • 安裝孔:25mm孔距M6螺絲孔
  • 孔精度:±0.03mm
  • 孔距精度: ±0.05mm
  • 沉孔精度: ±0.05mm
  • 孔垂直度:±1∘
  • 高度:800mm
  • 高度調節範圍:±20mm
  • 平面度:0.05mm/1000mm
  • 粗糙度:<0.6μm
  • 隔震方式:阻尼隔振橡膠
  • 固有頻率:5-8Hz

產品名稱

型號

規格

備註

自重(Kg)

參考價格(未稅)

剛性隔振平台

DH-OTR-1208(150)

1200x800x800

M6螺孔陣距25mm四立柱支撐

153

來電洽詢

剛性隔振平台

DH-OTR-1509(150)

1500x900x800

M6螺孔陣距25mm四立柱支撐

260

來電洽詢

剛性隔振平台

DH-OTR-1809(200)

1800x900x800

M6螺孔陣距25mm四立柱支撐

327

來電洽詢

剛性隔振平台

DH-OTR-1812(200)

1800x1200x800

M6螺孔陣距25mm四立柱支撐

400

來電洽詢

剛性隔振平台

DH-OTR-2010(200)

2000x1000x800

M6螺孔陣距25mm四立柱支撐

380

來電洽詢

剛性隔振平台

DH-OTR-2412(200)

2400x1200x800

M6螺孔陣距25mm四立柱支撐

493

來電洽詢

剛性隔振平台

DH-OTR-3012(250)

3000x1200x800

M6螺孔陣距25mm六立柱支撐

634

來電洽詢

剛性隔振平台

DH-OTR-3015(250)

3000x1500x800

M6螺孔陣距25mm六立柱支撐

750

來電洽詢

剛性隔振平台

DH-OTR-4015(250)

4000x1500x800

M6螺孔陣距25mm六立柱支撐

940

來電洽詢
