燕尾式平移台以精密燕尾副做導航以提供直線移動，由於採用了測微螺桿(或高精度帶鎖緊螺絲)和拉緊彈簧，使得平移台運動平滑，準確且無空回。
下列表中的”x”表示在x方向的一維平移台:”x-y”表示在x和y兩個方向的整體式二維平移台；”A”表示測微螺桿在平移台的正面安裝；”B”表示測微螺桿在平移台的側面安裝。需要組合成三維平移台時，可選用我公司生產的GCM-53系列產品配套使用。
型號 | 移動方向 | 檯面尺寸 | 行程 | 重量(g) | 讀數精度 | 中心負載 | 參考價格(未稅) |
GCM-120101AM | x | 25×25 | ±3.25 | 45 | 0.01mm | 5kg | NT1858 |
GCM-120201AM | x | 40×40 | ±6.5 | 120 | 0.01mm | 5kg | 來電洽詢 |
GCM-120201BM | x | 40×40 | ±6.5 | 125 | 0.01mm | 5kg | Nt2389 |
GCM-120202AM | x-y | 40×40 | ±6.5 | 210 | 0.01mm | 5kg | 來電洽詢 |
GCM-120202BM | x-y | 40×40 | ±6.5 | 220 | 0.01mm | 5kg | NT4489 |
GCM-120301AM | x | 65×65 | ±12.5 | 295 | 0.01mm | 5kg | 來電洽詢 |
GCM-120301BM | x | 65×65 | ±12.5 | 305 | 0.01mm | 5kg | 來電洽詢 |
GCM-120302AM | x-y | 65×65 | ±12.5 | 505 | 0.01mm | 5kg | NT4489 |
GCM-120302BM | x-y | 65×65 | ±12.5 | 525 | 0.01mm | 5kg | NT4590 |
GCM-122101M | x-y | 65×65 | ±3 | 225 | 螺距M6x0.5 | 5kg | NT2769 |
安裝方法:
每個移動台固定座上都有四個沉孔。
- 朝一個方向擰動測微螺桿(或其它推動裝置)，使移動台移動至邊緣，使底部的安裝孔露出來，並用螺絲將其固定，在操作前請先確定固定片已鬆開。
- 向反方向擰動測微螺桿(或其它推動裝置)，使移動台移動至邊緣，使底部的安裝孔露出來，並用螺絲將其固定。
三維組裝方法:
每個移動台固定座上都有四個沉孔

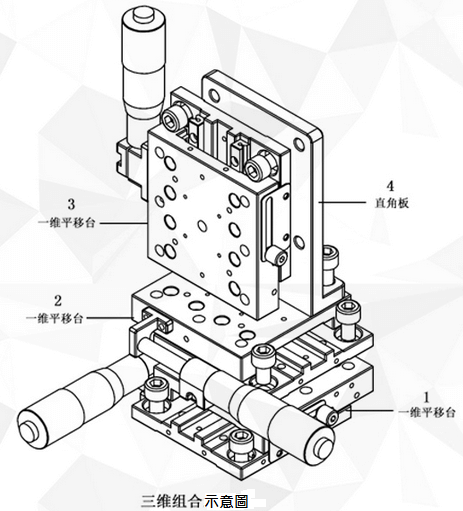

1、 平移台1安裝到光學平台或其它裝置上。
2、 平移台2跟平移台1，按圖示組合成二維平移台。
3、 平移台3和直角板4，按圖示連接。
4、 把已安裝平移台3的直角板，按圖示安裝到組和好的二維平移台上。
大恆光電的所有資訊來自大恆光電網頁，所有版權歸大恆光電，繁體字版權屬安均科技。
