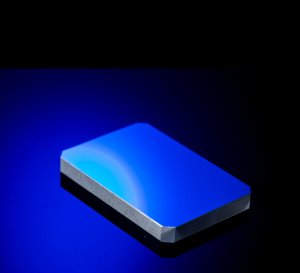

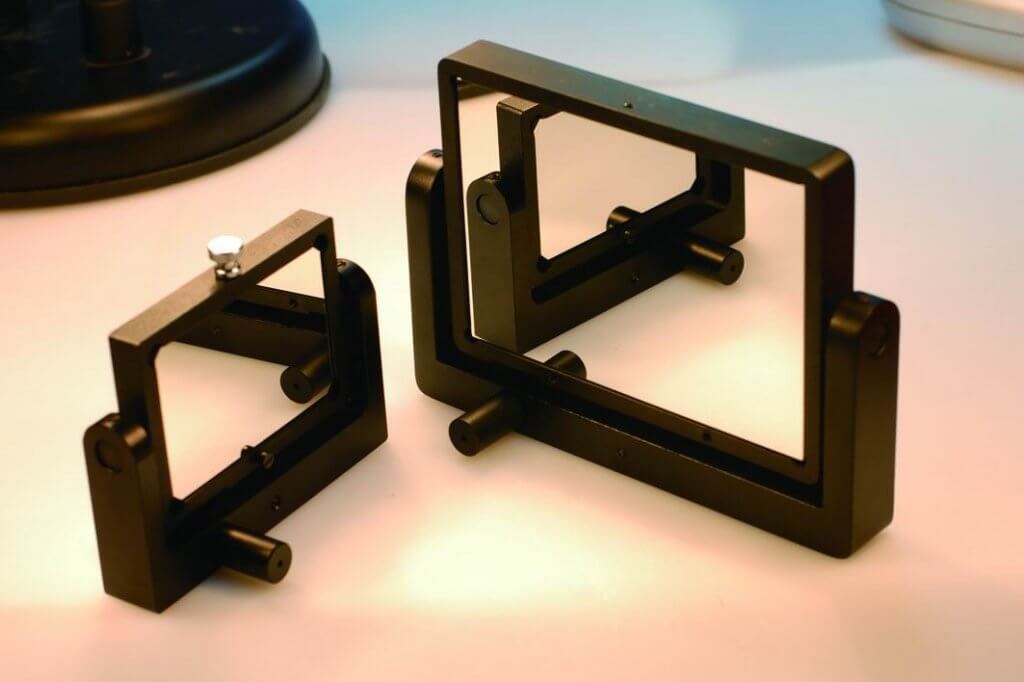

矩形反射鏡由大孔徑矩形反光鏡和框架組成。調節輪用來調節反射鏡的俯仰。整個組件可與調節架系列配合使用。
- 材料:K9
- 外形尺寸公差:+0.0/-0.15
- 厚度:±0.1
- 平行度:<3’
- S1面型: λ/4@633nm
- 光潔度:IV級
- 透光孔徑:>90%外形尺寸∘
- 平均反射率Rave:>92%可見光區>98%2-12微米紅外區
型號 | 外形尺寸 | 中心厚 | 備註 | 參考價格(未稅) |
GCC-102111 | 40×60 | 6 | 裸鏡片 | NT1124 |
GCC-102112 | 70×100 | 10 | 裸鏡片 | NT1959 |
GCC-102113 | 100×150 | 15 | 裸鏡片 | NT3072 |
型號 | 反射鏡 | A | B | C | D | H | 重量(g) | 備註 | 參考價格(未稅) |
GCO-0401M | GCC-102111 | M6 | 49 | 92 | 41 | 66 | 150 | 帶框 | NT2288 |
GCO-0402M | GCC-102112 | M6 | 49 | 132 | 56 | 96 | 265 | 帶框 | NT3376 |
GCO-0403M | GCC-102113 | M6 | 61.5 | 182 | 70 | 134 | 415 | 帶框 | NT5881 |
