GCG-YP系列十字標尺二維測量分劃板

  分劃板是具有不同分化圖形的玻璃板,常被作為光學系統中心的”標尺”,用於對被測物體進行測量,瞄準。本系列產品接受客製。

  • 材料:K9
  • 直徑:19mm
  • 厚度:1.5mm

型號

參考價格(未稅)

GCG-YP907

NT846

GCG-YP910

NT846

GCG-YP905

NT846

GCG-YP906

NT846

GCG-YP908

NT846

GCG-YP924

NT846

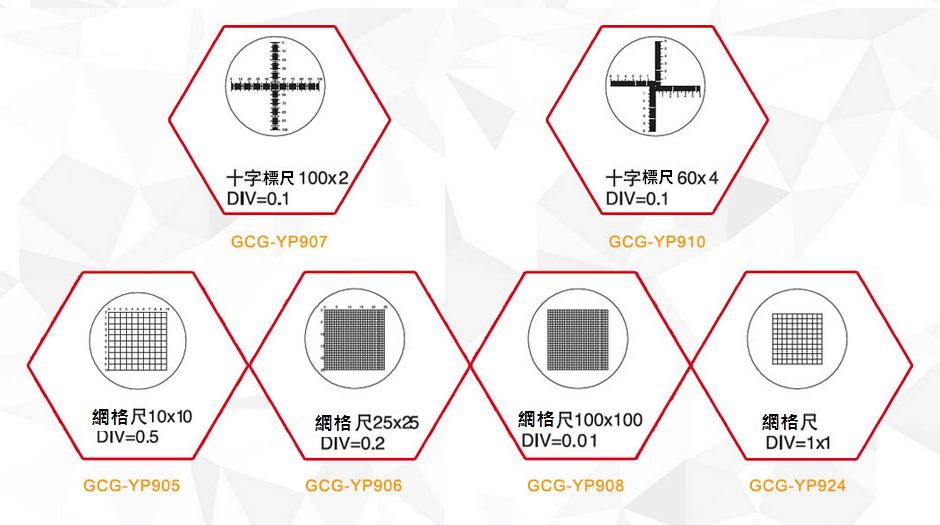

二維測量分劃板

  二維測量分劃板上有橫向或縱向的刻度線可作為系統中的測量組件,對系統中所觀察到的圖像進行一維尺寸測量,分劃板通常放置在系統成像面上,所測量的尺寸與系統成像放大率有關。分劃板中的DIV是分劃板刻線的最小間格尺寸,如DIV=0.1表明該分劃板的最小刻線間隔為0.1mm。
